Truck J1708/J1939 6+9-pin na OBD2 – diagnostická redukcia

Podrobný popis

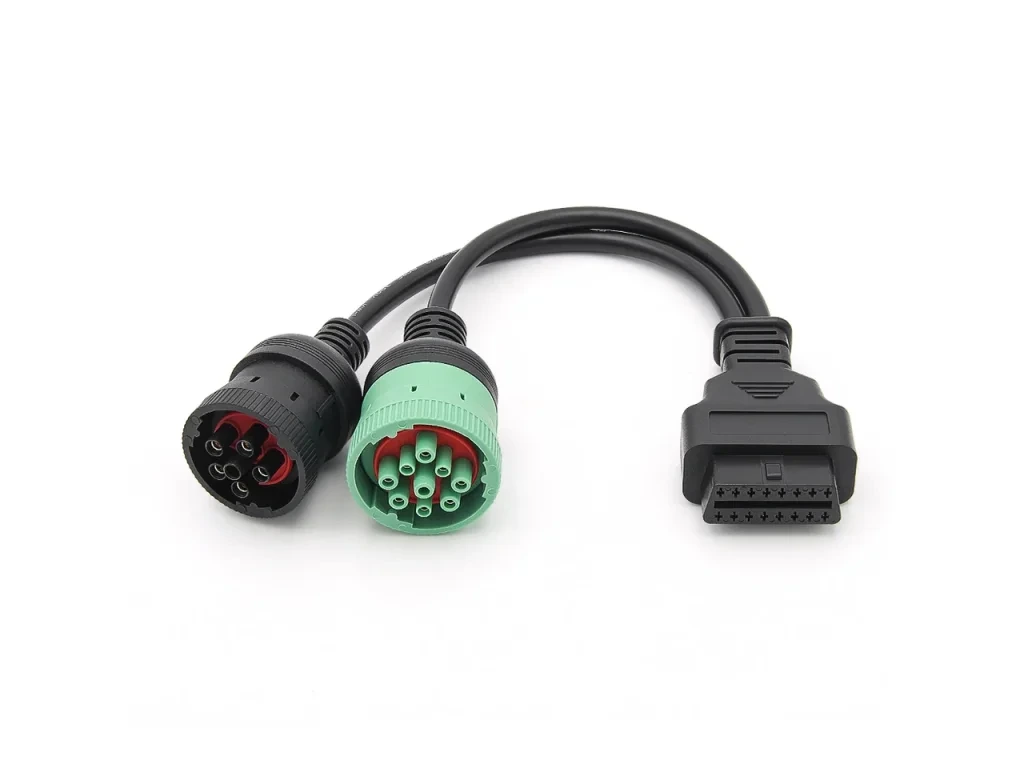

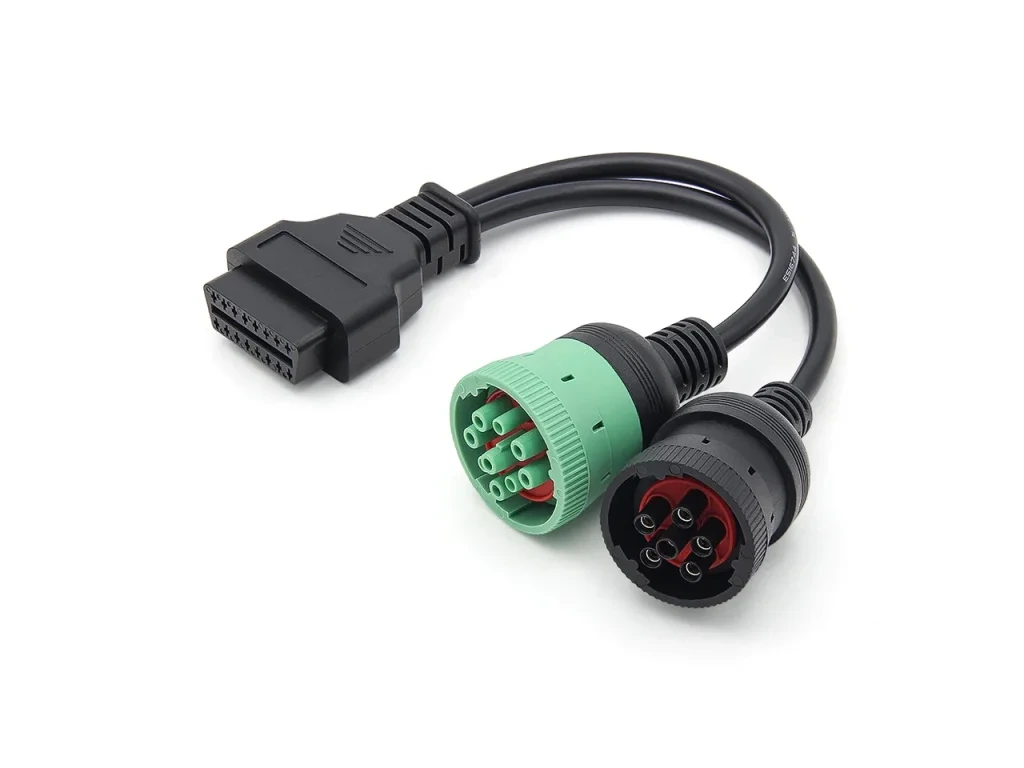

Diagnostická redukcia pre 6-pin J1708 a 9-pin J1939

Nákladné vozidlá, autobusy, pracovné stroje a ďalšia ťažká technika môžu namiesto bežnej 16-pinovej OBD2 zásuvky používať okrúhle diagnostické konektory typu J1708 alebo J1939.

Táto diagnostická redukcia umožňuje pripojiť kompatibilné zariadenie so štandardným 16-pinovým OBD2 konektorom k technike vybavenej:

• 6-pinovou diagnostickou zásuvkou J1708/J1587, používanou najmä pri starších vozidlách a strojoch,
• 9-pinovou diagnostickou zásuvkou J1939, používanou pri novších vozidlách a technike s CAN komunikáciou.

Redukcia môže byť vhodná napríklad pre vybrané nákladné vozidlá, autobusy, stavebné a poľnohospodárske stroje, generátory alebo techniku vybavenú motormi Cummins. Rozhodujúci je vždy typ konektora a podpora príslušného protokolu diagnostickým zariadením.

Použitie jednotlivých konektorov

Adaptér obsahuje dve alternatívne okrúhle koncovky. K vozidlu alebo stroju sa vždy pripája iba jedna z nich:

• pri zásuvke J1708/J1587 sa použije 6-pinový konektor,
• pri zásuvke J1939 sa použije 9-pinový konektor,
• druhá okrúhla koncovka zostáva nezapojená,
• diagnostické zariadenie sa pripája do 16-pinovej OBD2 zásuvky adaptéra.

Obe okrúhle koncovky nie sú určené na súčasné pripojenie do vozidla.

Možné diagnostické funkcie

V závislosti od pripojenej diagnostiky, podporovaného protokolu a konkrétneho vozidla môže adaptér umožniť:

• čítanie a mazanie chybových kódov,
• zobrazovanie živých dát,
• kontrolu prevádzkových hodnôt,
• diagnostiku motora a podporovaných systémov,
• servisné a ďalšie funkcie dostupné v diagnostickom zariadení.

Adaptér samotný nevykonáva diagnostiku. Slúži iba ako prepojovací kábel medzi diagnostickou zásuvkou vozidla a kompatibilným diagnostickým zariadením.

Hlavné výhody

• 6-pinový J1708/J1587 a 9-pinový J1939 konektor v jednom kábli,
• štandardná 16-pinová OBD2 zásuvka,
• vhodný pre staršie aj novšie podporované vozidlá a stroje,
• jednoduché pripojenie bez úpravy kabeláže,
• kompaktné vyhotovenie vhodné do servisnej výbavy,
• vhodný ako náhradný alebo doplnkový kábel k diagnostike úžitkových vozidiel.

Kompatibilita

Adaptér je určený pre vozidlá a techniku vybavenú:

• 6-pinovou zásuvkou J1708/J1587,
• alebo 9-pinovou zásuvkou J1939.

Môže sa používať napríklad pri vybranej technike s motormi Cummins, pri nákladných vozidlách, autobusoch, pracovných strojoch, stavebnej technike, poľnohospodárskych strojoch alebo priemyselných motoroch.

Adaptér nie je automaticky kompatibilný so všetkými modelmi MAN, DAF, Scania, Mercedes-Benz, Volvo, Iveco alebo Renault Trucks. Tieto vozidlá môžu podľa modelu a roku výroby používať iný konektor alebo odlišné zapojenie.

Kompatibilita s diagnostikou

Použité diagnostické zariadenie musí podporovať:

• diagnostiku nákladných alebo úžitkových vozidiel,
• protokol J1708/J1587 alebo J1939,
• príslušné zapojenie komunikačných pinov,
• napájacie napätie konkrétneho vozidla alebo stroja.

Lacný OBD2 skener určená iba pre osobné vozidlá nemusí s adaptérom fungovať, aj keď ju možno fyzicky pripojiť.

Dôležité upozornenie k napätiu

Adaptér je pasívny prepojovací kábel. Neobsahuje vlastnú diagnostickú elektroniku a:

• neprevádza protokol J1708 na J1939 ani opačne,
• nemení zapojenie nepodporovaných komunikačných vedení,
• neznižuje napätie z 24 V na 12 V.

Pred pripojením overte, či diagnostické zariadenie podporuje napätie vozidla. Pripojenie diagnostiky určenej iba pre 12 V systémy k 24 V vozidlu môže zariadenie poškodiť.

Základný postup pripojenia

1. Vypnite zapaľovanie vozidla alebo stroja.
2. Nájdite 6-pinovú alebo 9-pinovú diagnostickú zásuvku.
3. Pripojte zodpovedajúcu okrúhlu koncovku adaptéra.
4. Druhú okrúhlu koncovku nechajte nezapojenú.
5. Do 16-pinovej OBD2 zásuvky adaptéra pripojte kompatibilnú diagnostiku.
6. Zapnite zapaľovanie a spustite diagnostiku.
7. Po dokončení práce vypnite zapaľovanie a zariadenia odpojte.

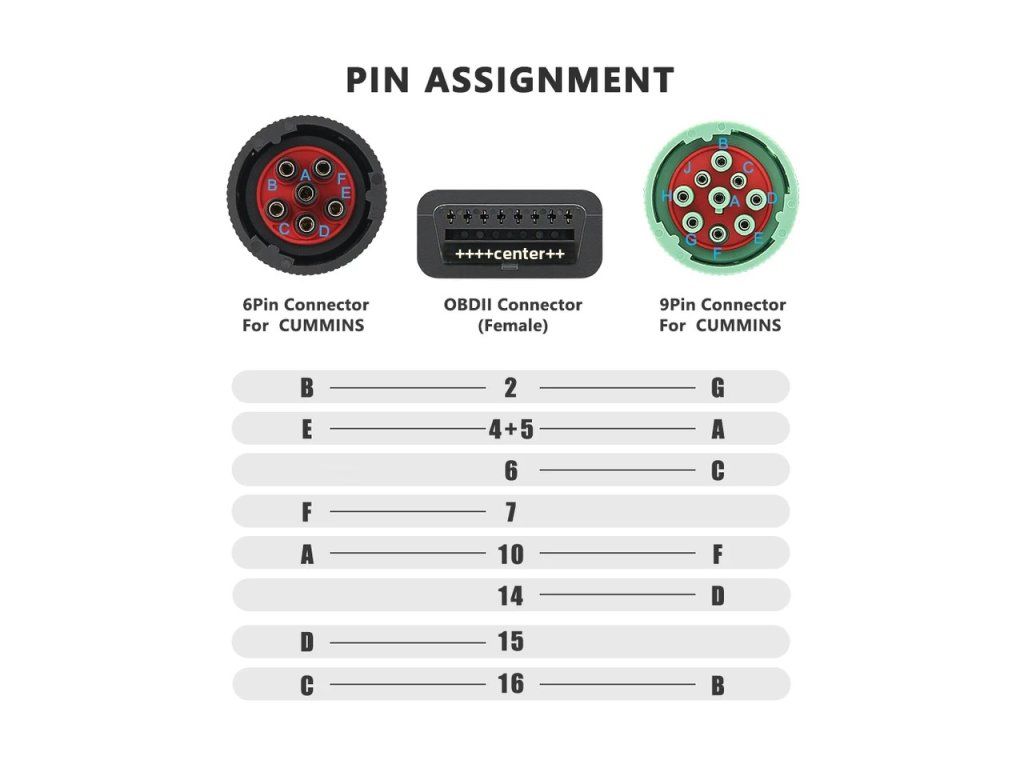

Technické parametre

• konektor: 6-pin J1708/J1587,
• konektor: 9-pin J1939,
• výstup: 16-pinová OBD2 zásuvka,
• typ: pasívny diagnostický Y-kábel,

Obsah balenia

• 1× diagnostická redukcia J1708/J1939 6+9-pin na OBD2
